En los Interruptores de Nivel Tipo. Flotador
Magnético
aplican el funcionamiento de los sensores tipo
caña (reed switch) que consistir en dos o tres cuchillas ferromagnéticos
herméticamente cerrados en el interior de una envoltura de vidrio (caña). Que cuando
se acerca un imán permanente el campo magnético hace que funcione como un interruptor de operación es magnética.
SENSOR DE OPERACIÓN MAGNÉTICA
Un Interruptores de Nivel Tipo. Flotador Magnético
Cuenta con un poderoso imán
permanentemente, cuando el flotador
asciende y desciende con el nivel del liquido, el campo magnético, generado
desde dentro del flotador, activa un interruptor magnético herméticamente
sellado (cerrando un circuito eléctrico).
Flotador Magnético
El cuerpo del flotador puede ser de plásticos de ingeniería, como el
teflón o de acero inoxidable para líquidos alimenticios entre otros materiales.
Flotador Magnético en ángulo
También puede ser nivel de un solo punto, o de nivel de
multi-puntos en este caso se cuenta con un arreglo de varios flotadores.
NIVEL DE
MULTIPUNTOS

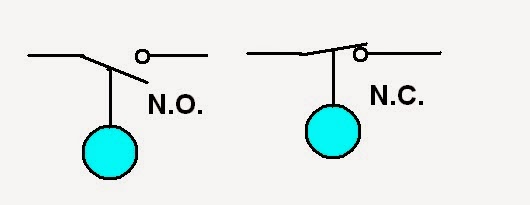

SÍMBOLOS DE UN INTERRUPTOR DE FLOTADOR
