Tomacorriente dúplex dividido


Un tomacorriente dúplex dividido tiene una función especial, el tener un contacto controlado por medio de un interruptor.
Tomacorriente dúplex dividido
La idea de dúplex es presentar algo doble, los contactos dúplex por esta razón  se venden con puentes en ambos lados.

En la Línea viva y en la línea neutra solo conectamos un conductor a una terminal (tornillo)  aunque tengan 2 terminales, un puente de fábrica alimenta a  ambos contactos.

Tomacorriente dúplex
En los contactos dúplex se puede interrumpir el puente utilizando las pinzas de corte. El puente que se interrumpes es el de la línea viva “line hot” a esta acción se le llama contacto dividido.
Contacto dividido
Esta acción deliberada nos da dos partes iguales, pero que se pueden conectar de diferente forma.
Contacto dividido controlado por apagador
La intención es controlar un contacto por medio de un interruptor ubicado a la entrada de la recamara o sala.  Y alimentar atreves del contacto una lámpara, también  tener  siempre con tensión la otra mitad (un contacto).

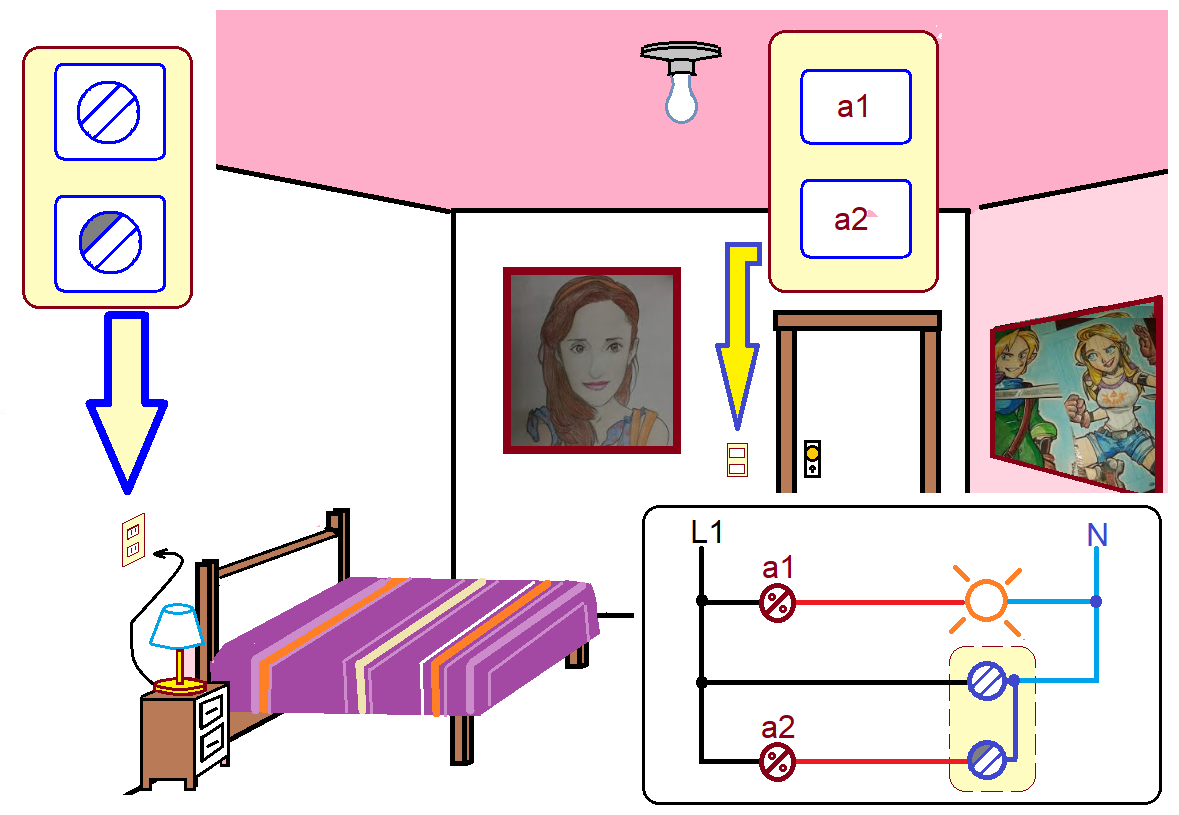

Diagrama de contacto dividido controlado por apagador
Si bien no es frecuente dividir un contacto dúplex, la opción existe con algunas ventajas prácticas, como el no levantarse hasta la puerta para apagar la luz.
Diagramas con contacto(s) controlado por apagador
En el  último diagrama si bien cada contacto (la mitad de contacto dúplex) tienen 127 voltios, puede resultar un tanto peligroso, puesto que no es común en México, tener 220 voltios en un contacto dúplex, voltaje que existe entre líneas  “A” y “B”.









lunes, 20 de abril de 2020

Mejora del diseño del automatismos eléctricos


La mejora del diseño del  automatismo eléctrico debe busca la perfección del  control, haciéndolo mas práctico y seguro.
Mejora del diseño del  automatismos eléctricos
En el automatismo eléctrico.

Abordamos la planeación, y la realización de un circuito eléctrico.

Prosigamos utilizando la estrategia de mejora continua de calidad propuesta  de William E. Deming  llamado “Circulo de Deming” .
Verificación del automatismos eléctrico
 la verificación, permite comprobar  si el circuito realiza   la secuencia esperada.
Comprobación del automatismos eléctrico
Si se cumple con el GRAFCET ó la "tabla de Verdad" , si se activa “a” funciona el motor;  se desactiva “b” y continua funcionando el motor; se desactiva a continua funcionando el motor y si se activa “b” se detiene "M".
Arreglos de mejora del automatismos eléctrico
Los ajustes a situaciones reales para cumplir con normas técnicas y de seguridad, tales como  “PARO DE EMERGENCIA” en riesgos de accidentes o  protecciones eléctricas, trasformara nuestro circuito de control en otro mas funcional.
Funcionalidad del automatismos eléctrico
 El conocimiento del equipos de control y protección de control de motores eléctricos, cumple su importante función.

Aquí no hay una solución única al encuentro de un mejor control, buscando satisfacer sus cuestionamientos les he propuesto utilizar un relevador de control “CR”  y botones pulsadores.

Concluyendo así el estudio iniciado en automatismos eléctricos

Les comparto estos enlaces, con contenido de los  equipos mencionados.



sábado, 18 de abril de 2020

Automatismos eléctricos


Los automatismos eléctrico forman parte  de la electricidad que estudia el control de ciclos con tareas repetitivas.
Automatismos eléctricos
En el diseño del control se cuenta con herramientas que nos permiten plantear los sucesos esperados.


Donde inicia, el orden de las acciones y donde termina un ciclo automático.

Por ejemplo; para realizar una escuadra se requiere  de una vuelta realizada con un mecanismo accionado por  un motor (una prensa),  que trabajara de acuerdo a las condiciones de 2 interruptores de limite (variables “a” y “b”).
Grafcet
El grafcet es una herramienta gráfica para describir  el control de las etapas y las transiciones.

En el grafcet se utilizan símbolos lógicos,  la etapa inicial “0”  corresponde al reposo del motor y “M̅” tiene una testa (se lee M negada), se refiere a un motor en paro, M para cuando  el  motor esta trabajando.

Nuestro motor M es nuestra  variable de salida(motor en reposo o motor trabajando).
Tabla de verdad
Para hacer el control existe una herramienta para organizar las variables es llamada  “tabla de la verdad” y en ella  se relacionan los estados de las variables de entrada y de salida.

Los valores se  ubican en un mapas de Karnaugh, de el saldrán las ecuaciones lógicas que representaran nuestro circuito.
Mapa de Karnaugh

Se requiere utilizar un método de simplificación, la ecuación lógica resultante corresponde a un circuito eléctrico mas simple que cumple con lo deseado.

Circuito eléctrico lógico

Si deseas profundizar profundizar  te comparto estos enlaces.

Palabras técnicas utilizadas en el diseño de circuitos de controles automáticos

https://coparoman.blogspot.com/2019/02/palabras-tecnicas-utilizadas-en-el.html

Grafcet

Tabla de verdad

Mapas de Karnaugh


La  mejora al automatismo eléctrico  aquí planteado se encuentra en

https://coparoman.blogspot.com/2020/04/mejora-del-diseno-del-automatismos.html
