El Interruptor electromagnético de 5 terminales operado por botones pulsadores, se usa en el encendido y paro de pequeñas máquinas y tiene la opción de poder agregarle botones de paro de emergencia.
Interruptor electromagnético de 5
terminales operado por botones
pulsadores
Es una versión de
interruptor electromagnético de 4 terminales, al que se le da acceso a una terminal de la
bobina, señalada como A1 e identificada por ser de tamaño más
pequeña.
La razón es que a esta quinta terminal, es que se le puede conectar en serie uno o más botones
de paro de emergencia.

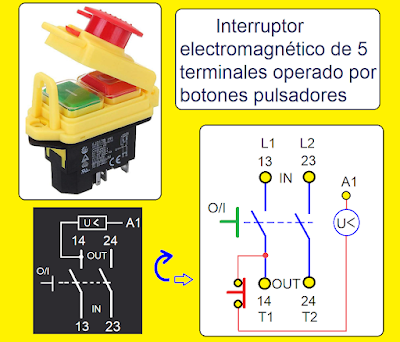

Diagrama eléctrico del interruptor
electromagnético de 5 terminales operado por
botones pulsadores
No elimina la opción de utilizarlo como un interruptor de
4 terminales.
Se obtiene uniendo la 5 terminal A1 con la terminal 24.
Transformación de un interruptor
electromagnético de 5 terminales en de 4 terminales
En el artículo anterior Interruptor
operado por botones pulsadores, describimos al interruptor de 4 terminales, resaltando
la virtud de su sistema de seguridad, que ante un corte de energía se abre de manera
automática el interruptor.
Utiliza para este fin una bobina de retención electromagnética, evitando
con esto, un arranque inesperado de
máquinas al retorno de la energía.
Es esta bobina, la que nos da la quinta terminal A1.
Bobina de retención
La seguridad es de suma
importancia en máquinas, donde el material se trabaja manualmente.
Sierras, esmeriles,
cortadoras y taladros, son máquinas herramientas, peligrosas, que mantienen
ocupadas nuestras manos.
En ese sentido a este
dispositivo, se le han añadido cubiertas con diseño especial de operador, que facilitan la función de paro.
Cubiertas con operador tipo paleta y operador tipo cabeza de hongo
Ubicados correctamente en caso de emergencia podemos operarlos “a manos libres”, es decir con alguna parte de cuerpo, como, el codo, la rodilla o la cadera.
