Los circuitos secuenciales electroneumáticos,
son aquellos que además de la electricidad y el aire comprimido para su
funcionamiento no solo dependen de las condiciones de
estado de las variables de entrada, sino también de una secuencia (historia) de la(s) entrada(s) anterior(es).
Funcionamiento secuencial

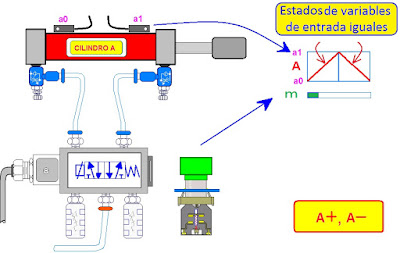

Un simple
Cilindro en él que su vástago salga y luego regrese, presentara las mismas condiciones en el estado de las variables de entrada, a la salida y al regreso.
Variables de entrada
Las variables de entrada m, a0 y a1 valen todas cero,
cuando va saliendo y cuando viene regresando el vástago.
Son las llamadas variables secundarias las que hacen la
diferencia, en los circuitos electro neumáticos las variables
secundarias son los relevadores de control.
Diagrama electroneumático ciclo ida y vuelta
El relevador de control “CR” es una
variable secundaria que permitirá
diferenciar la salida, del retorno del vástago
de un cilindro.
De esta manera a la salida una vez presionada m, estarán a0, a1 y CR; y al regreso serán a0, a1 y CR desenergizado.
Para que esta variable secundaria se mantenga, uno de
sus contactos permita que se siga
alimentando, como recordando las variables que permitieron
que la bobina fuera energizada.
En circuitos lógicos secuenciales llamamos función “memoria” a las
variables secundarias como los relevadores de control.
El
empleo del controlador lógico programable PLC
(Programmable Logic Controller), permite modificar secuencias,
multiplicar las variables y su cambio de
estado dentro del programa (de contacto cerrado a abierto y viceversa).
Módulo didáctico con PLC en el CMF del CONALEP
El Centro Mexicano Francés del CONALEP en Gómez Palacio Durango, cuenta
con tres módulos didácticos para prácticas de circuitos electro neumáticos con
control por PLC para las asignaturas de la
especialidad de Mecatrónica.
Módulo didáctico para circuitos secuenciales electroneumáticos CMF del CONALEP
Con tres cilindros neumáticos permiten diseñar diversas secuencias,
además gracias al PLC se pueden incluir secuencias temporizadas y de conteo.
Cilindros neumáticos en CMF
del CONALEP
Sensores de proximidad montados sobre los cilindros
permiten detectar sin contacto por
magnetismo la posición del vástago del cilindro.
Bloque de válvulas con lámparas de señalización y silenciadores de aire comprimido.
Módulo de electroválvulas CMF del CONALEP
