El tablero de control eléctrico es un armario donde se concentra el equipamiento para el motor eléctrico, los dispositivos de seccionamiento, conmutación, y protección.
Tablero de control eléctrico
El seccionamiento permite un
aislamiento eléctrico, se utilizan interruptores para desconectar la energía eléctrica, y poder realizar la manipulación con seguridad de las instalaciones de las máquinas.
Hay seccionadores con y sin fusibles.
La norma internacional IEC
947-3 define “que pueden abrir o cerrar
circuitos cuando están sin carga”.
El término sin carga indica
que es, sin el motor trabajando, es decir la máquina apagada.
También pueden
incorporarse medios de bloque (candado).
Dispositivos de seccionamiento
Los dispositivos de
conmutación realizan la conexión y desconexión, de la alimentación al motor eléctrico, lo
realizan en una sola maniobra y tienen poder de corte de energía eléctrica.
El contactor se diseña para este fin, es un interruptor electromagnético, que por acción de electroimán abre o cierra contactos.
Dispositivo de conmutación
Los dispositivos de protección cortan la energía eléctrica ante sobre
intensidades anómalas.
Los cortocircuitos se
suelen proteger con fusibles, o interruptores termomagnéticos.
De suma importancia también son las llamadas sobrecargas, una
sobrecarga es pequeño aumento de corriente, que puede tener origen mecánico o
eléctrico.

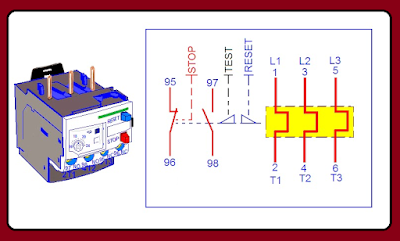

Dispositivo de protección contra sobrecarga
De origen mecánico pueden
ser falta de lubricación, mala alineación de bandas.
De origen eléctrico
variación de tensión de alimentación.
Los aumentos de corriente
sobrecalientan al motor acortando su
vida útil, las sobre corrientes si no se limitan pueden propiciar incendios en
las instalaciones.
El equipamiento del motor proporciona
un funcionamiento confiable, un ambiente de seguridad que debe percibir el
operador, al que debemos incluirle controles
amigables.
Las regulaciones técnicas y recomendaciones de fabricante, son aspectos de primer orden que abordaremos en la próxima entrega.
