Relevador con supresor de sobretensiones

Un relevador con supresor de sobretensiones  tienen  un diodo conectado en paralelo a la bobina que permite descargar la energía reactiva.

Relevador con supresor de sobretensiones

La bobina del relevador  generar un campo electromagnético, cuando circula una corriente por ella.

 Este campo permite mantener cerrado el contacto del relevador. pero también la carga inductiva ( bobina) impide el corte  rápido de corriente    generar descargas (arcos eléctricos) importantes  en los contactos de los interruptores.

Efecto de la Ley de Lenz

Cuando interrumpamos la corriente para desconectar  la bobina, se presenta la “LEY DE LENZ” un cambio en la inductancia, genera una sobretensión con voltaje inverso.

VL = - dφB/dt  = -L di/dt

Este voltaje permanecerá mientras desaparezca el campo electromagnético.

Aunque sea por poco tiempo (un pico), puede inducir  señales no deseadas en equipo de electrónico.

Relevador con supresor de sobretensiones

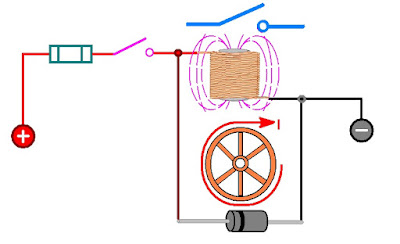

Relevador energizado

Cuando alimentamos el relevador, por el diodo no circulara corriente, (polaridad de diodo inversa) solo por la bobina pequeñas corrientes del orden de los miliampers permiten que como un electroimán se mantenga cerrado  el  contacto.



Diodo de descarga

Es cuando interrumpimos la corriente, que en la bobina se genera un voltaje de tensión inversa  polarizando y permitiendo que el  diodo sea conductor, descargando la tensión generada.
